德爾塔巴流量計是一種差壓式、速率平均式流量傳感器，通過傳感器在流體中所產生的差壓進行流量測量

詳細介紹

HK-DTB系列德爾塔巴流量計是運用差壓式的工作原理

，插入式的安裝方法設計而成的一種流量傳感器

。就工作原理

，這是一種特殊的節流裝置

，其輸出是差壓。該傳感器通過探頭（或探針）取壓

，探頭前后有兩排不均勻分布的若干個引壓孔（取壓管直徑約Φ20

，取壓孔低壓孔徑Φ8）。通過兩排引壓孔將管道從上到下（從左到右）的不同壓力（流速）平均后形成了差壓

，進而可以計算出質量流量或體積流量

。
一、適用范圍
1

、公稱直徑：25mm≤DN≤6000mm
2

、公稱壓力：PN≤25MPa
3、介質溫度：t≤650℃
4

、精度等級：0.5級

，1級，1.5級
二

、結構形式
HK-DTB德爾塔巴流量計是檢測桿

、取壓口組成，它橫穿管道內部與管軸垂直

，在檢測桿迎流面上設有多個總壓檢測孔

，在檢測桿背流面上設有多個靜壓檢測孔，分別由總壓導壓管和靜壓導壓管引出

，根據總壓與靜壓的差壓值

，計算流經管道流量。
理論基礎
HK-DTB 德爾塔巴流量計是基于皮托管測速原理上發展起來的

，它是通過管道的平均流速及管道的有效截面積的乘積來確定流量的

。
1、探頭截面形狀：威力巴為子彈頭形

，德爾塔巴為類菱形

，類菱形截在能使高、低區的分界更明顯

。
2

、探頭桿取壓孔的位置：威力巴的全壓孔在桿前端，靜壓孔在桿兩側壁

；德爾塔巴流量計的全壓孔也在桿前端

，但靜壓孔卻在桿的后端

，測量背壓力（負壓）。
因此

，在相同管徑和流速條件下

，德爾塔巴探頭產生的差壓，較威力巴探頭的要大一些

，約大20%—40%

。這是德爾塔巴流量計的顯著優點。

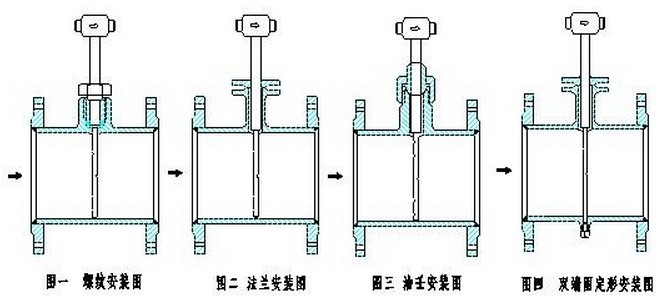

德爾塔巴流量計的幾種安裝方式:

德爾塔巴流量計的幾種安裝方式

、安裝檢測桿的測量段應是直的

，其上下游直管段長度參照下表所規定的長度。

序號	上游側局部阻力件形式	上游側			下游側
		無整流器		有整流器
		與檢測桿在同一平面內	與檢測桿不在同一平面內	有整流器
1	有一個90°彎頭或三通	7D	9D	6D	3D
2	在同一平面內有兩個90°彎頭	9D	14D	8D	3D
3	在不同一平面內有兩個90°彎頭	19D	24D	9D	4D
4	管道直徑改變（收或擴）	8D	8D	8D	3D
5	部分開啟的閘閥、球閥或其它節流閥	24D	24D	9D	4D

注：1

、D為管道標稱直徑，所給出數據為距離第二個彎頭的長度

。
2

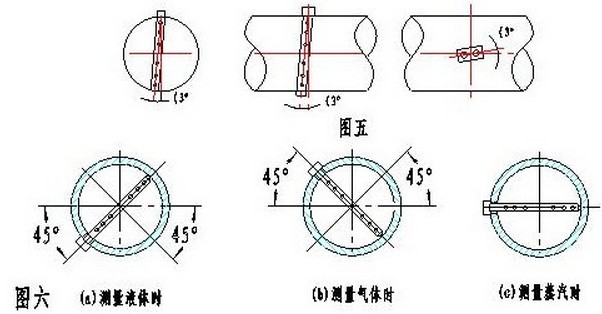

、檢測桿插入位置的角度允許偏差范圍見圖。
3

、對于垂直管道

，檢測桿可安裝在管道水平面沿管道圓周360°的任何位置上，高低壓引壓管接頭應處于同一水平面上

。對于水平管道

，在測量液體時檢測桿插入位置應位于管道橫截面水平面中心線45°以下的范圍內；測量氣體時檢測桿插入位置應位于管道橫截面水平面中心線45°以上的范圍內

；測量蒸汽時檢測桿應水平插入

，見圖：
4、管道上開孔尺寸Φ35

。
5

、補償用壓力變送器在前直管段上，溫度變送器（或鉑電阻）裝在后直管段上距離節流裝置2D處

。


在線安裝拆卸型德爾塔巴：

對于部分無法停產安裝的測點和含有雜質的介質可選用在線安裝拆卸型德爾塔巴

。在線安裝拆卸型德爾塔巴流量計可在不停產的情況下安裝或檢修探頭，特別適用于無法停產安裝的測點或介質很臟需定期檢修的測點

。它備有單桿驅動型和應用在高壓的雙桿驅動型。

特點：可以在不停產的情況下進行安裝

、拆卸

、檢修、清洗

。

適用條件：通常用于低壓空氣

、水

、煤氣、蒸汽等介質

。

注意：在線安裝或拆卸時要滿足t≤120℃ P≤2.5MPa

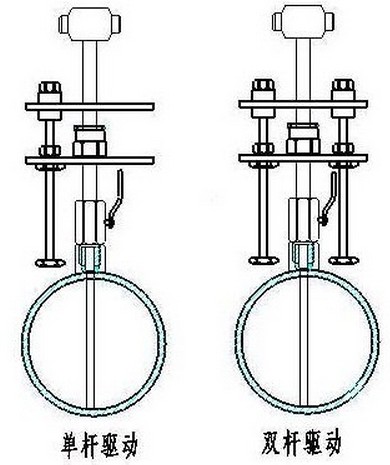

結構形式如圖所示：

結構形式

德爾塔巴流量計型譜規格

	型譜規格							說明
HK-								公司代碼
傳感器類型	VLB							威力巴流量計
	DTB							德爾塔巴流量計
	ANB							阿牛巴流量計
介質類型	Y							液體
	Q							氣體
	Z							蒸汽
流體溫度		2						＜200℃
		5						＜500℃
流體壓力			1					≤1.6MPA
			2					≤2.5MPA
			3					≤4.0MPA
			4					≤6.3MPA
			5					≤10.0MPA
			6					≤25.0MPA
結構類型				1				Ⅰ型，詳見3.2.1節
				2				Ⅱ型，詳見3.2.2節
				3				Ⅲ型，詳見3.2.3節
				4				Ⅳ型，詳見3.2.4節
				5				Ⅴ型，詳見詳3.2.5節
精度					1			1.0級 ，詳見3.2.8節準確度表
					2			1.5級 ，祥見3.2.8節準確度表
					3			2.5級，詳見3.2.8節準確度表
連接方式						1		螺紋連接
						2		法蘭連接
口徑							S	用數字表示，祥見3.2.6節傳感器公稱通徑系列

德爾塔巴流量計安裝注意點

德爾塔巴流量計是一種差壓式

、速率平均式流量傳感器，通過傳感器在流體中所產生的差壓進行流量測量

。適用于氣體

、液體和蒸汽的高精度流量測量?div id="d48novz" class="flower left">

？砂惭b在任何平面上（水平

、垂直、傾斜）在安裝過程中需考慮測量介質對引壓管線的影響

。威力巴流量計在安裝過程中應該注意以下幾點：

、測氣體的流量對于垂直管道，流量計可安裝在管道水平面

，沿管道360度的任何位置上

。而對于水平管道，流量計的引壓接頭必須位于管道中心線以下

。

、測液體的流量對于垂直管道，流量計可安裝在管道水平面

，沿管道360度的位置上

。而對于水平管道，流量計的引壓接頭必須位于管道的中心線以下

。

、測蒸氣的流量對于垂直管道周圍的水平面上，應該注意兩個正負壓引壓接頭應處于同一個水平面上

。在差壓式流量計中威力巴流量計的要求直管道長度是比較短的

，這是此類流量計的一個優點。
