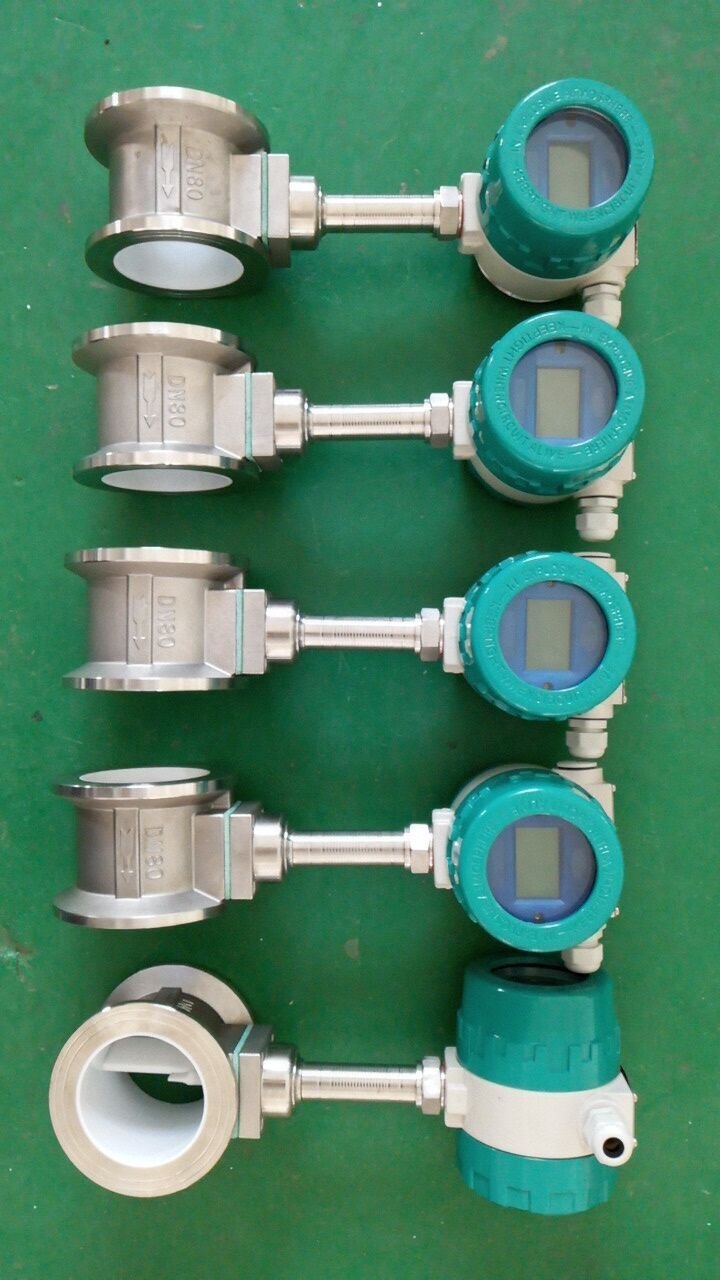

法蘭式渦街流量計 襯四氟

產品時間：2020-05-22 16:51

簡要描述：

廈門宏控專業生產渦街流量計,防腐型法蘭式渦街流量計殼體和三角發生體均襯四氟,可用于腐蝕性氣體和液體的測量.詳詢400-0592-364...

廈門宏控專業生產渦街流量計,防腐型法蘭式渦街流量計殼體和三角發生體均襯四氟,可用于腐蝕性氣體（氯氣、氯化氫

、氟化氫等）和液體的測量
。

渦街流量計是應用非常廣泛的一種流量計量儀表

，幾乎可以計量所有在管道中流動的介質

，包括各種氣體

、液體和蒸汽

。

本公司生產的渦街流量計可分為以下幾大類：

安裝形式：法蘭卡裝式渦街流量計

，法蘭連接式渦街流量計

，插入式渦街流量計

，油田專用渦街流量計，焊接式渦街流量計

使用用途：普通型渦街流量計

，分體型渦街流量計

，高溫型渦街流量計，高壓型渦街流量計

，防爆型渦街流量計

信號傳輸：現場顯示型渦街流量計

，遠傳型渦街流量計，無線遠傳測控系統

配置組成：溫壓雙補型渦街流量計

，溫度補償型渦街流量計

，壓力補償性渦街流量計，定值補償性渦街流量計

，智能蒸汽流量計

渦街流量計由于測量介質不同

、使用環境不同、技術要求不同

，其選用的類型和配置也不同

，具體選型、配置和安裝方法請參考相關介紹

。

渦街流量計設計原理

渦街流量計由渦街流量傳感器和顯示儀表組成

，組成后的渦街流量計形成：蒸汽計量儀表、氣體計量儀表

、液體計量儀表

，與現場顯示儀組合后，成為智能一體化渦街流量計

，分別用于計量飽和蒸汽流量

、計量過熱蒸汽流量、計量各種化學氣體流量和計量各種液體流量（包括計量腐蝕性液體流量）

。當管道中液體介質通過漩渦發生體（三角柱）時

，由于局部流速加速而產生旋渦現象，此旋渦分成兩列交替的出現，這種旋渦列被稱為卡門渦街

。卡門渦街的釋放頻率與三角柱寬度尺寸和流體的流動速度有關

，而與介質的溫度、壓力等特性參數無關

?div id="m50uktp" class="box-center"> ？捎孟率奖硎荆?/span>

斯特羅哈爾數是渦街流量計的重要參數，它只與介質的雷諾數Re有關

。只要管道內介質的雷諾數保持在2×104至7×106范圍內

，斯特羅哈爾數St便保持為一個常數，這樣便可通過測量旋渦頻率信號檢測出流體介質的流速

，再通過介質的流速計算出介質的流量

。

渦街流量計技術參數

公稱通徑：DN15~DN1500；

使用范圍：
氣體：空氣

、二氧化碳

、氧氣、氮?dú)?div id="4qifd00" class="flower right">、煤氣

、天然氣和其他化學氣體等，
液體：水

、高溫水

、油、食品液

、化學液等

，
蒸汽：飽和蒸汽、過熱蒸汽

；

可測介質溫度;
防爆介質：-40℃~100℃

，
低溫介質：-40℃~100℃，
中溫介質：-40℃~280℃

，
高溫介質：-40℃~350℃

；

公稱壓力：
低壓：≤1.6MPa、≤2.5Mpa,
中壓：≤4Mpa

、≤6.3Mpa,
高壓：≤10Mpa

、≤16Mpa、≤25Mpa

、≤42Mpa

；

精度等級：
測量液體：1級（0.5級可協議訂貨）
測量氣體：1.5級（1級可協議訂貨）
測量蒸汽：1.5級（1級可協議訂貨）

流速范圍：請參考說明書
液體工況下流量測量范圍表
氣體工況下流量測量范圍表
飽和蒸汽質量流量測量范圍表

輸出信號：
電壓脈沖：低電平≤1V，高電平≥6V
標準電流：4~20mA

供電電源：
電壓脈沖輸出：+12VDC/24VDC
4~20mA標準電流輸出：24VDC
現場液晶顯示：3.6V 1號1節鋰電池供電

，使用壽命大于2年

；

環境溫度：-30℃~+55℃
相對濕度：5％~90％
表體材料：304

、1Cr18Ni9Ti,其他材質可協議供貨；
防護等級：IP65

，IP67

；
防爆等級：ExiaIICT4；

渦街流量計選型

蒸汽流量計選型說明

選型說明
HKGB-236-50-622-NA含義為：HKGB系列壓電式渦街流量計

，法蘭卡裝式

，測氣體

，4-20mA輸出現場液晶顯示

，溫度為常溫，公稱壓力1.6MPa

，不帶補償本安型

如何正確選型渦街流量計

　　1.可測量的介質

　　測量介質流速

、儀表量程與口徑測量一般的介質時，渦街流量計的滿度流量可以在測量介質流速0.5—12m/s范圍內選用

，范圍比較寬

。選擇儀表規格(口徑)不一定與工藝管道相同，應視測量流量范圍是否在流速范圍內確定

，即當管道流速偏低

，不能滿足流量儀表要求時或者在此流速下測量準確度不能保證時，需要縮小儀表口徑

，從而提高管內流速

，得到滿意測量結果。

　　2.精密功能檢查

　　精度等級和功能根據測量要求和使用場合選擇儀表精度等級

，做到經濟合算

。比如用于貿易結算、產品交接和能源計量的場合

，應該選擇精度等級高些

，如1.0級、0.5級

，或者更高等級; 用于過程控制的場合

，根據控制要求選擇不同精度等級。

　　有些僅僅是檢測一下過程流量

，無需做精確控制和計量的場合

，可以選擇精度等級稍低的，如1.5級

、2.5級

，甚至 4.0級，這時可以選用價格低廉的插入式渦街流量計

。

　　3.變送器的選擇

　　在飽和蒸汽測量中采用VA型壓電式渦街流量變送器

，由于渦街流量計量程范圍寬

，因此，在實際應用中

，一般主要考慮測量飽和蒸汽的流量不得低于渦街流量計的下限

，也就是說必須滿足流體流速不得低于5m/s。根據用汽量的大小選用不同口徑的渦街流量變送器

，而不能以現有的工藝管道口徑來選擇變送器口徑

。

　　4.壓力補償壓力變送器的選擇

　　由于飽和蒸汽管路長，壓力波動較大

，必須采用壓力補償

，考慮到壓力、溫度及密度的對應關系

，測量中只采用壓力補償即可

，由于管道飽和蒸汽壓力在0.3-0.7MPa范圍，壓力變送器的量程選擇1MPa即可

。

　　5.顯示儀表選擇

　　顯示儀表智能流量顯示儀

，具有穩壓補償、瞬時流量顯示和累積流量積算功能

。

渦街流量計特點及應用

渦街流量計具有以下特點：
測量精度高

，量程寬；
測量介質廣泛

，可測量液體

、氣體和蒸汽；
工作溫度高

，介質溫度可達350℃

；
無運動部件，無磨損

，可靠性高

；
表體采用不銹鋼材料，美觀

、耐腐蝕

。 ;

廣泛應用于石油、化工

、冶金

、機械、食品

、造紙,以及城市管道供熱

、供水、煤氣等行業的各種低黏度液體

、氣體

、蒸汽等單相流體的工藝計量和節能管理

。
