、中
、小流量線性穩定、重復性好等特點
。
●技術指標
1.準確度等級:0.5級,0.2級
2.公稱壓力:1.6MPa
3.其他技術參數:見LC-A系列
4.主要構件材料如下表
型號 |
口徑 |
殼體、前后蓋 |
蓋板 |
橢圓齒輪 |
軸 |
軸套 |
HKLC-L |
DN50以下 |
鋁合金 |
鑄鐵、不銹鋼 |
鋁合金、工程材料、鑄鐵 |
不銹鋼 |
含油青銅、石墨、滾動軸承 |
HKLC-AxxⅡ |
DN50以上 |
鑄鐵 |
鑄鐵 |
鋁合金、鑄鐵 |
含油青銅、石墨 |
●HKLC-U型保溫夾套橢圓齒輪流量計
為便于對常溫下易于凝固,或某一溫度下易于凝結、結晶的介質在管道內能正常輸送以及流量監測,往往需要對系統管道中的介質進行加熱,使介質融化并保溫。但 由于安裝橢圓齒輪流量計處不允許通以蒸汽(目的是防止損壞流量計),為此我公司設計帶保溫夾套的橢圓齒輪流量計產品,即在流量計殼體外增加保溫夾套,使流 量計內已凝固的介質融化,并保持一定溫度,從而保證流量計正常運行。橢圓齒輪流量計前面安裝的過濾器也可以采用保溫夾套的結構形式。保溫夾套進出結構一般 按照DN15口徑法蘭設計,也可設計用戶特殊要求的接口。保溫夾套公稱壓力為0.5MPa,也可按照客戶特殊要求設計。
●HKLC-D型機械定量橢圓齒輪流量計
HKLC-D型機械定量橢圓齒輪流量計(以下簡稱流量計)系專用流量儀表,它由橢圓齒輪流量變送器、減速器及定量計數器三部分組成,可以準確的計量液體的累積量,當數量達到預定值的時候,自動接通電氣線路關閉控制閥門,從而滿足流量計量控制要求。
■容積式流量計系列部件及結構形式選擇參考
●計數器與調速器
1.計數器:A、A1、J1
、Z、A5
、A6
、M11、M12
、S1
、BELZ
計數器 |
性能參數 |
常規配置 |
A |
指針指示,6位滾輪累積 ,單位升(L) |
指針指示,DN10流量計1L/圈;DN25以下10L/圈 ;DN40流量計100L/圈 |
A1 |
同上 。可配置發信器 |
J1 |
指針指示,6位滾輪累積,單位升(L)可配置發信器 |
DN65以下流量計100L/圈;DN80以上流量計1000L/圈 |
A5 |
6位滾輪累積指示為累積量,可配置發信器 |
指針指示,DN10流量計1L/圈;DN25以下10L/圈;DN50以下100L/圈;DN65、DN80可以是100L/圈,也可以是1000L/圈;DN100以上1000L/圈 |
A6 |
雙滾輪指示,6位滾輪指示為累積量,4位滾輪指示為單班累積,可回零 |
Z |
同上。不可配置發信器 |
M11 |
雙滾輪指示,7位小滾輪指示為累積量,5位大滾輪指示為單班累積,可回零;流量計本體輸出傳動軸與計數器顯示屏同向。 |
一般僅配置DN80以上流量計,DN80、DN100累積量x10L,DN150以上累積量x100L 。 |
M12 |
同上 。僅區別本體輸出傳動軸與計數器顯示屏為90°方向 |
S1 |
機械式瞬時流量指示顯示儀 |
瞬時流量值顯示 |
ELZ |
直讀式電子顯示儀 |
用于系列流量計 |
BELZ |
隔爆型現場計數器,顯示總量 |
用于容積式流量計 |
BXZ |
小型隔爆型流量數顯計數器,顯示總量 |
用于容積式流量計 |
2.調速器:JT1,GT/F
,Y1,Y2
,G
3. 容積式流量計配置如下
配置 |
總高參考尺寸 |
功能 |
A 無調速器 |
78 |
用于LC型DN40以下流量計 ,指針滾輪顯示累積流量。 |
A1 無調速器 |
105 |
用于LC型DN40以下流量計 |
Z 無調速器 |
74.5(82.5) |
用于各類流量計,雙字輪帶回零功能,長字輪顯示累積流量 ,指針和小字輪可回零 ,DN40口徑以下74.5mm,DN50以上82.5mm 。 |
J1+JT1 |
129 |
用于LC型DN50以上流量計 |
A5+Y1 |
64+56 |
用于LL流量計 |
A5+Y2 |
64+85.5 |
用于LL流量計,指針 、滾輪顯示累積流量。可配置GF 、MF發信器 |
A6+Y1 |
64+56 |
用于LL流量計,雙字輪帶回零功能,長字輪顯示累積流量 ,指針和小字輪可回零 |
A6+Y2 |
64+85.5 |
用于LL流量計,雙字輪帶回零功能,長字輪顯示累積流量 ,指針和小字輪可回零 ,可配置GF、MF發信器 |
A5+G |
64+106 |
用于LLT流量計 |
A6+G |
64+106 |
用于LL流量計 |
A5+GT/F |
64+67.5 |
用于LC流量計,指針滾輪顯示累積流量 |
A6+GT/F |
64+67.5 |
用于LC流量計,雙字輪帶回零功能 |
M11+GT/F |
150+67.5 |
用于各種特殊要求流量計,大字碼回零計數器顯示屏與輸入軸同向垂直顯示 |
M12+GT/F |
150+67.5 |
用于LBJ金屬刮板流量計,本體輸出傳動軸與大字碼回零 ,計數器顯示屏為90°方向 ,可配GF、MF |
S1瞬時顯示 |
85.5+62 |
用于各類50口徑以上流量計瞬時流量顯示 |
ELZ 、BELZ |
165(145) |
詳見產品介紹 。 |

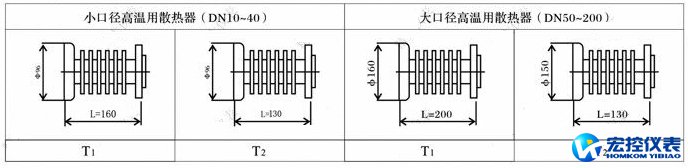

4.散熱筒,用于高溫流量計 。見下圖所示
備注:型號中出現T為高溫流量計 ,用于60-120℃。
型號中出現T1為高溫流量計 ,用于120-200℃
,配置長形散熱器
。
型號中出現T2為高溫流量計,用于60-120℃帶發信器 ,配置短性散熱器
。

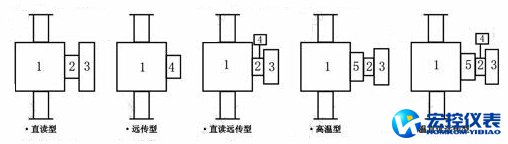

■產品結構形式

備注:1.變送器 2.調速器 3.計數器 4.發信器 5.散熱器
■橢圓齒輪流量計產品標記
|
|
說明 |
類型代號 |
HKLC- |
橢圓齒輪流量計 |
專用標志 |
U |
帶保溫夾套結構 |
G |
管螺紋連接方式 |
H |
焊接式鋼質流量計 |
P |
核電產品 |
PI |
核電抗震產品 |
特殊功能 |
D |
機械定量流量計 |
N |
高粘度液體流量計 |
SP |
食品流量計 |
T1、T2 |
高溫帶散熱筒(1長2短) |
Q |
計量汽油流量計 |
材料標志 |
殼體 |
A |
鑄鐵流量計 |
B/C |
不銹鋼流量計 |
E |
鑄鋼流量計 |
L |
鋁合金流量計 |
轉子 |
A |
轉子為鑄鐵材質 |
B/C |
轉子為不銹鋼材質 |
L |
轉子為鋁合金材質 |
Z |
轉子為工程材料 |
公稱通徑 |
10 |
公稱通徑10mm |
特殊要求 |
S(K) |
法蘭縮口(擴口) |
Ⅱ |
改進型號 |
公稱壓力 |
.2 |
公稱壓力1.6MPa |
.3 |
公稱壓力2.5MPa |
.4 |
公稱壓力4.0MPa |
.6 |
公稱壓力6.3MPa |
計數器 |
A 、A1 |
用于DN40以下流量計 |
A5、J1 |
用于DN50以上流量計 |
BELZ |
電子數顯型計數器 |
A6 、Z |
可回零計數器 |
BXZ |
小型數顯計數器 |
發信器 |
FX |
用于LC-13型灌裝流量計 |
GF-Ⅰ |
12V三線制光電發信器 |
GF-Ⅱ |
24V三線制光電發信器 |
MF |
4-20mA模擬量輸出發信器 |
精度 |
.J |
高精度流量計 |
注:1.橢圓齒輪材質與殼體材質相同時 ,橢圓齒輪材質可以不注。
2.材質B-0Cr18Ni9Ti
,C-0Cr18Nil2Mo2tI
3.發信器前加B
,表示防爆型發信器。
4.高溫流量計不需要帶散熱筒的
,直接注“T”標識即可
。
5.我公司過去采用HKLC11為現場指示,HKLC12為帶發信的產品型號標識
,老客戶仍可以繼續使用
。
建議新客戶采用新標識。
舉例:HKLC-TE80.3/A6 GF-Ⅱ表示:高溫型橢圓齒輪流量計不帶散熱筒
,鑄鋼材質
,公稱通徑80mm,公稱壓力2.5MPa
,
A6回零計數器
,24V光電脈沖發信器
■特別說明
MI |
HG |
SH |
SM |
AS |
JS |
軍工 |
化工 |
石化 |
船用 |
美國標準 |
日本標準
|
